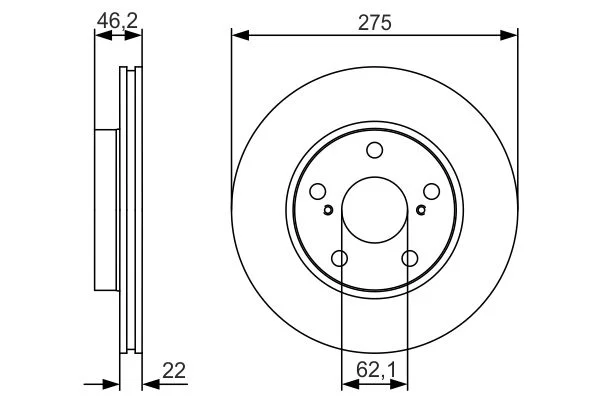

مخطط الأبعادأبعاد مُصرَّح بها من الصانع (TecDoc) · الأبعاد بالمليمتر
الخصائص
Type de disque de frein
ventilé
Nombre de trous
5
Surface
huilé
الأبعاد والوزن
Diamètre extérieur
275,2 mm
Épaisseur du disque de frein
22 mm
Épaisseur minimum
19 mm
Hauteur
46,4 mm
Cercle de percage -Ø
114,3 mm
Diamètre du centrage
62 mm
Diamètre de perçage jusqu'à
14,5 mm
التغليف
Nombre de pièces par emballage
2
المراجع المتبادلة
BD1893BOSCH
مراجع الشركة المصنّعة (OEM)
TOYOTA43512 12670
منظر أمامي
مقطع A–A
المرجع
0986479R97
العلامة
BOSCH
المقياس
متناسب
رسم متناسب مُعدّ من الأبعاد التي صرّح بها الصانع. القيم المرقّمة وحدها هي المعتمدة، والأشكال غير المرقّمة توضيحية فقط. مرّر المؤشر على أي بُعد لتجده في الجدول، والعكس.
